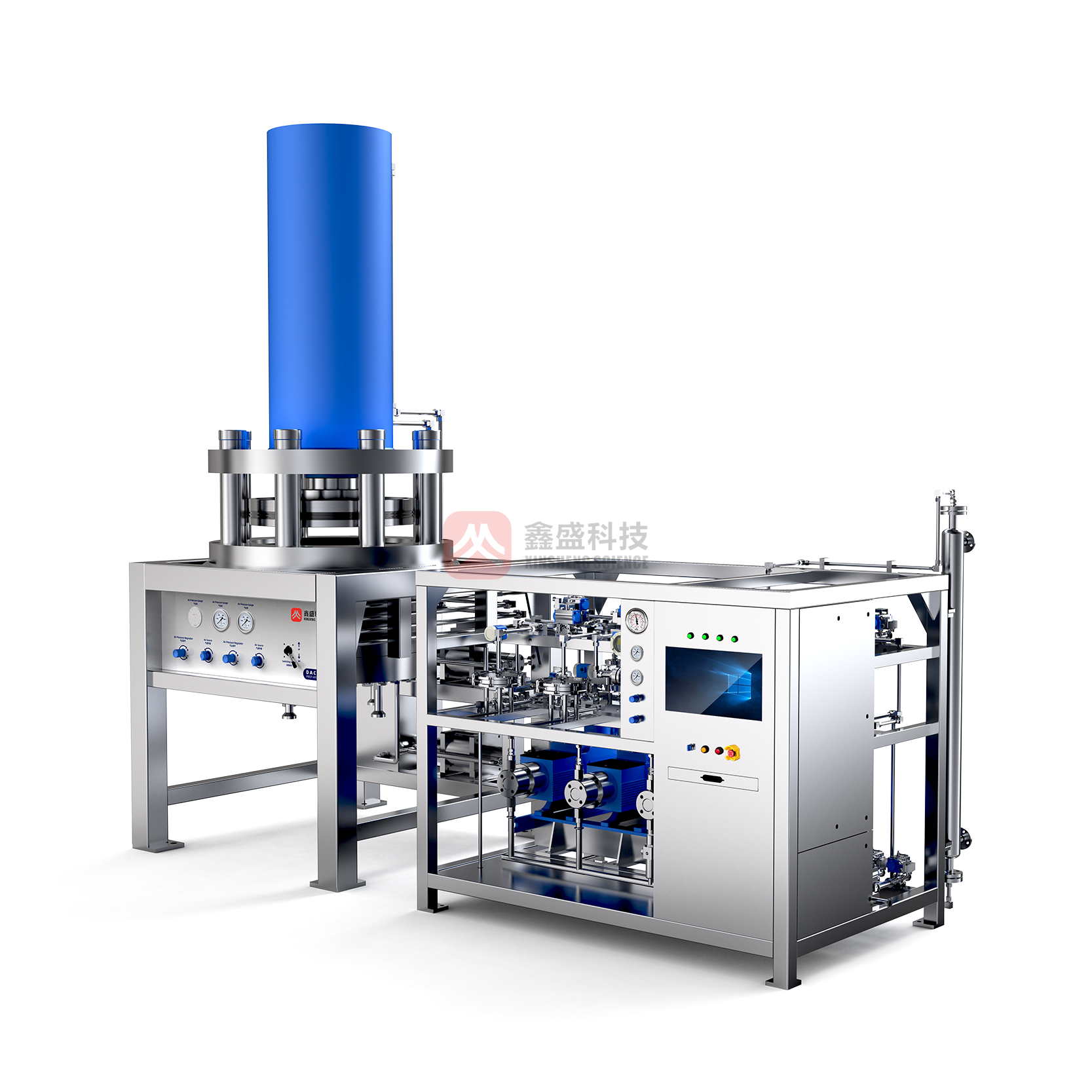

N型 等度工业制备色谱系统由恒流输液泵、双波长紫外检测器、进样阀、馏分收集系统、气动阀门、软件及电气控制系统、防爆柜和动态轴向压缩柱系统等组成。
满足原料药行业、生物制药行业、生物发酵行业、高端植物提取行业、食品保健品行业生产高纯产品及大规模连续化的工艺需求。
产品特点：
1.输液泵采用伺服电机控制，输液平稳精度高；
2.集成式强制分配专利，柱系统径向液流分布稳定均匀；
3.机械与电气控制分区布置，日常操作维保安全可靠；
4.独立或联动运行的热交换模块，充分满足工艺需求；
5.优质管阀组件提升系统耐压值和开关次数寿命，长周期免维护；
6.设备防爆等级Exd II BT4，超压紧急安全开关，保证用户使用安全；
7.系统符合FDA 21 CFR Part 11要求：电子记录、电子签名、系统控制等。

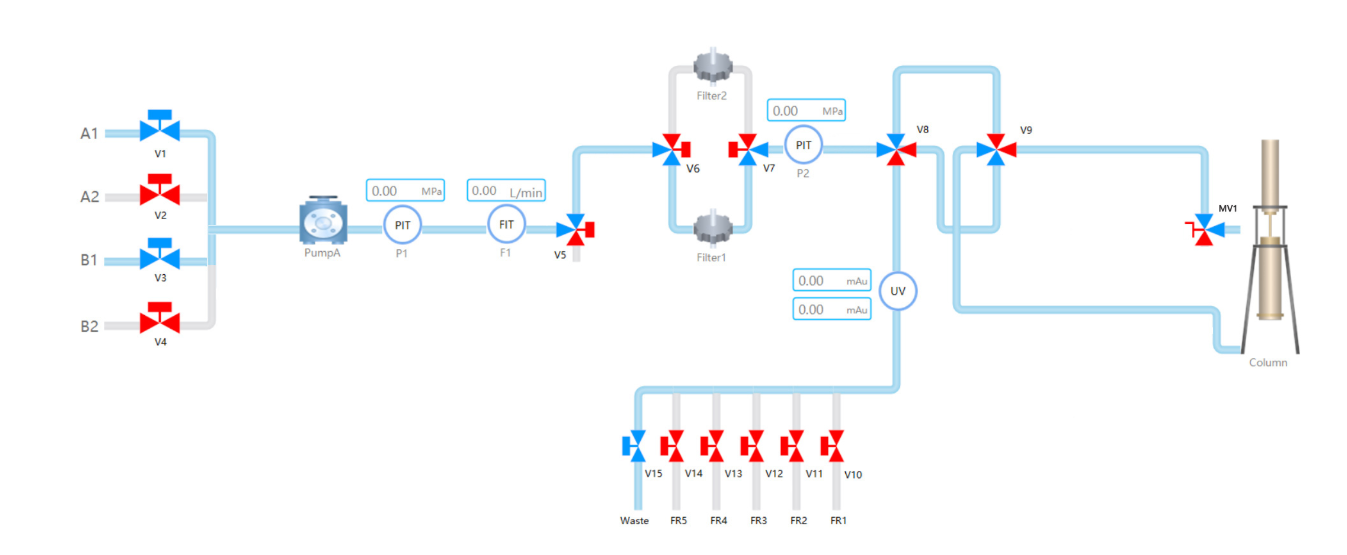

P&ID图
型号 | N600 | N1000 | N1500 | N2000 | N3000 | N5000 |
流量范围 (L/H) | 30-600 | 50-1000 | 75-1500 | 100-2000 | 150-3000 | 250-5000 |
流度精度 | ±1.5% | |||||
使用压力 | 4MPa、10MPa | |||||
环境温度 | 4-50℃ | |||||
波长范围 | 波长范围&光源190-400nm氘灯、400-700nm钨灯、波长精度±1nm、波长重复性0.3nm | |||||
防爆等级 | ExdIIBT4/ATEX | |||||
进口数量及规格 | 标配4/DN15TC，其他可选配 | 标配4/DN20TC，其他可选配 | 标配4/DN25TC，其他可选配 | |||
出口数量及规格 | 标配6/DN15TC，其他可选配 | 标配6/DN20TC，其他可选配 | 标配6/DN25TC，其他可选配 | |||
仪器仪表 | 双波长紫外光纤检测器：波长范围&光源190-400nm氘灯、波长精度±1nm、波长重复性0.3nm、基线噪声（静态）1 *10-5 AU、基线漂移（静态）1 * 10-4 AU/h、检测范围（0~5）AU | |||||
质量流量计：精度0.15%F.S.1台 | ||||||
压力变送器：0-10 MPa （精度0.1%F.S.2台;搭载于过滤器前后） | ||||||
控制阀门 | 气动两通、三通、四通球阀（气源压力：≥4bar） | |||||
控制软件 | 全中文/英文界面,反控整套系统，符合GLP要求，符合审计追踪，权限管理设置、采集暂停/继续键功能(泵和检测器可同时暂停保证数据一致性） | |||||
GMP符合性 | 符合GMP 要求， 按 ASME BPE 标准制造 | |||||
接液材质 | PTFE、PEEK、316L | |||||
功能 | 具有排气、在线过滤器切换、色谱柱旁路、色谱柱反冲、定量进样等功能 | |||||
可适配色谱柱直径 | 300-400mm | 450-600mm | 700-800mm | 900-1000mm | 1100mm | ＞1200mm |
